Rinnenhalter

Zuverlässigkeit bei der Dachentwässerung

Jedes Haus benötigt eine Dachentwässerung, die Hauswände und Dach trocken hält und Regenfälle oder tauenden Schnee kontrolliert von der Haussubstanz fernhält. Außerdem dienen Dachabläufe und Dachrinnen der Gewinnung von Regenwasser, welches zur nachhaltigen Bewässerung im Garten verwendet werden kann. Bei GUST. OVERHOFF finden Sie Produkte zur zuverlässigen Dachentwässerung sowie Rinnenhalter und umfangreiches Zubehör.

Rinnenhalter

Rinnenhalter mit Verstärkungssicke NF

Technische Daten

Stahl verzinkt	Kupfer	Rinne	Abmessung	im Bund
072241	172241	10-teilig	25 x 4	20 St.
072248	172248	8-teilig	25 x 4	20 St.
072348	172348	8-eilig	30 x 4	20 St.
072347	172347	7 teilig	30 x 4	20 St.
072357	172357	7-teilig	30 x 5	10 St.
072457	172457	7-teilig	40 x 5	10 St.
072356	172356	6-teilig	30 x 5	10 St.
072456	172456	6-teilig	40 x 5	10 St.
072355	172355	5-teilig	30 x 5	10 St.
072455	172455	5-teilig	40 x 5	10 St.
072454	172454	4-teilig	40 x 5	5 St.
Edelstahl
372347		7-teilig	30 x 4	20 St.
372346		6-teilig	30 x 4	10 St.

Rinnenhalter mit Verstärkungssicke NF

Technische Daten

Stahl verzinkt	Kupfer	Rinne	Abmessung	im Bund
072241	172241	10-teilig	25 x 4	20 St.
072248	172248	8-teilig	25 x 4	20 St.
072348	172348	8-eilig	30 x 4	20 St.
072347	172347	7 teilig	30 x 4	20 St.
072357	172357	7-teilig	30 x 5	10 St.
072457	172457	7-teilig	40 x 5	10 St.
072356	172356	6-teilig	30 x 5	10 St.
072456	172456	6-teilig	40 x 5	10 St.
072355	172355	5-teilig	30 x 5	10 St.
072455	172455	5-teilig	40 x 5	10 St.
072454	172454	4-teilig	40 x 5	5 St.
Edelstahl
372347		7-teilig	30 x 4	20 St.
372346		6-teilig	30 x 4	10 St.

Rinnenhalter mit Verstärkungssicke 2F

Technische Daten

Stahl verzinkt	Kupfer	Rinne	Abmessung	im Bund
71241	171241	10-teilig	25 x 4	20 St.
71248	171248	8-teilig	25 x 4	20 St.
71003		8-teilig	25 x 4 x 450	10 St.
71348	171348	8-teilig	30 x 4	20 St.
71347	171347	7-teilig	30 x 4	20 St.
71357	171357	7-teilig	30 x 5	10 St.
71457	171457	7-teilig	40 x 5	10 St.
71356	171356	6-teilig	30 x 5	10 St.
71456	171456	6-teilig	40 x 5	10 St.
71355	171355	5-teilig	30 x 5	10 St.
71455	171455	5-teilig	40 x 5	10 St.
71454	171454	4-teilig	40 x 5	5 St.

Rinnenhalter mit Verstärkungssicke verlängert NF

Technische Daten

Stahl verzinkt	Kupfer	Rinne	Abmessung	im Bund
072007	172007	7-teilig	40 x 5 x 530	10 St.
072005	172005	6-teilig	30 x 5 x 570	10 St.
072006	172009	6-teilig	40 x 5 x 550	10 St.
072009	172008	5-teilig	40 x 5 x 640	10 St.

Rinnenhalter mit Verstärkungssicke verlängert 2F

Technische Daten

Stahl verzinkt	Kupfe	Rinne	Abmessung	im Bund
071004		7-teilig	30 x 4 x 530	10 St.
071008		7-teilig	30 x 4 x 620	10 St.
071005	171005	6-teilig	30 x 5 x 570	10 St.
071011		6-teilig	30 x 5 x 620	10 St.
071006	171006	6-teilig	40 x 5 x 570	10 St.
071009		5-teilig	30 x 5 x 620	10 St.
071012		5-teilig	40 x 5 x 620	10 St.

Kastenrinnenhalter NF

Technische Daten

Stahl verzinkt	Kupfer	Rinne	Abmessung	im Bund
077241	177241	10-teilig	25 x 4	20 St.
077248	177248	8-teilig	25 x 4	20 St.
077348	177348	8-teilig	30 x 4	20 St.
077356	177356	6-teilig	30 x 5	10 St.
077456	177456	6-teilig	40 x 5	10 St.
077355	177355	5-teilig	30 x 5	10 St.
077455	177455	5-teilig	40 x 5	10 St.
077454	177454	4-teilig	40 x 5	5 St.

Kastenrinnenhalter NF verlängert

Technische Daten

Art.-Nr.	Stahl verzinkt	Rinne	Abmessung	im Bund
	077006	6-teilig	40 x 5 x 580	10 St.
	077009	5-teilig	40 x 5 x 650	10 St.

Kastenrinnenhalter 2F verlängert

Technische Daten

Art.-Nr.	Stahl verzinkt	Rinne	Abmessung	im Bund
	073006	6-teilig	40 x 5 x 580	10 St.

Verz. Halter für Profilrinne

Technische Daten

Art.-Nr.	Stahl verzinkt	Rinne	Abmessung	Art
	090256	6-teilig	30 x 5	lang

Aufdachrinnenhalter

Technische Daten

Stahl verzinkt	Kupfer	Abmessung	im Bund
072441	172441	30 x 5 x 360	20 St.
072442	172442	30 x 5 x 510	20 St.
072440		40 x 4 x 380	20 St.
	172500	40 x 5 x 380	10 St.

mit Verstärkungssicke und Nase

Verz. Halter für Profilrinne

Technische Daten

Art.-Nr.	Stahl verzinkt	Rinne	Abmessung	Art
	090356	6-teilig	30 x 5	kurz

Rinnenhalter gedreht

Technische Daten

Art.-Nr.	Stahl verzinkt	Kupfer
	072222	172222	auf Anfrage, Nase und Feder
	071111	171111	auf Anfrage, 2 Federn

für seitliche Sparrenbefestigung

Stirnbrett-Rinnenträger 2F

Technische Daten

Stahl verzinkt	Kupfer	Rinne	im Karton
096200	196200	10-teilig	50 St.
096250	196250	8-teilig	50 St.
096285	196285	7-teilig	50 St.
096333	196333	6-teilig	50 St.
096400	196400	5-teilig	50 St.

einfache und schnelle Montage

Messer-Kasten-Rinnenhalter „Bayerisch“ – langer Zuschnitt

Technische Daten

Kupfer	Edelstahl	Maße	x-teilig	Nenn-größe	im Bund
9741255		25 x 5 mm	10	200 mm	10 St.
9748255		25 x 5 mm	8	250 mm	10 St.
9748256		25 x 6 mm	8	250 mm	10 St.
9747256		25 x 6 mm	7	285 mm	10 St.
9746256	8406256	25 x 6 mm	6	333 mm	10 St.
9746258		25 x 8 mm	6	333 mm	10 St.
9745256		25 x 6 mm	5	400 mm	10 St.
9745258		25 x 8 mm	5	400 mm	10 St.

UGINOX	Zink	Maße	x-teilig	Nenn-größe	im Bund
8448256	8428256	25 x 6 mm	8	250 mm	10 St.
8447256	8427256	25 x 6 mm	7	285 mm	10 St.
8446256	8426256	25 x 6 mm	6	333 mm	10 St.
8445258		25 x 8 mm	5	400 mm	10 St.

• 2 Federn • Vorderfeder hochsitzend • 3 Nagellöcher

Messer-Kasten-Rinnenhalter „Bayerisch“ – kurzer Zuschnitt

Technische Daten

Stahl verzinkt	Maße	x-teilig	Nenn-größe	im Bund
6418255	25 x 5 mm	8	250 mm	10 St.
6417256	25 x 6 mm	7	285 mm	10 St.
6416256	25 x 6 mm	6	333 mm	10 St.
6415256	25 x 6 mm	5	400 mm	10 St.
6415258	25 x 8 mm	5		10 St.

• 2 Federn • Vorderfeder hochsitzend • 3 Nagellöcher

Messer-Rinnenhalter „Bayerisch“

Technische Daten

Kupfer	Edelstahl	Zink	Maße	x-teilig	Nenngröße	im Bund
9708255			25 x 5 mm	8	250 mm	10 St.
9708256		8108256	25 x 6 mm	8	250 mm	10 St.
9707256	8487256	8107256	25 x 6 mm	7	285 mm	10 St.
9707258			25 x 8 mm	7	285 mm	10 St.
9706256	8486256	8106256	25 x 6 mm	6	333 mm	10 St.
9706258			25 x 8 mm	6	333 mm	10 St.
9705256			25 x 6 mm	5	400 mm	10 St.
9705258			25 x 8 mm	5	400 mm	10 St.
9704258			25 x 8 mm	4	500 mm	10 St.

UGINOX	NOVA	Blaugrau	Maße	x-teilig	Nenngröße	im Bund
8458256	8308256	8358256	25 x 6 mm	8	250 mm	10 St.
8457256	8307256	8357256	25 x 6 mm	7	285 mm	10 St.
8456256	8306256	8356256	25 x 6 mm	6	333 mm	10 St.

• 2 Federn • Vorderfeder hochsitzend • 3 Nagellöcher

Rinnenhalter Spezial

Technische Daten

Art.-Nr.	Stahl verzinkt
	078333	6-teilig

für Trapezblech und Wellblech

Je nach Materialstärke die Klemmkralle
entsprechend drehen!

Messer-Rinnenhalter „Münchner“ – langer Zuschnitt

Technische Daten

Kupfer	Maße	x-teilig	Nenngröße	im Bund
9728256	25 x 6 mm	8	250 mm	10 St.
9727256	25 x 6 mm	7	285 mm	10 St.
9727258	25 x 8 mm	7	285 mm	10 St.
9726256	25 x 6 mm	6	333 mm	10 St.
9726258	25 x 8 mm	6	333 mm	10 St.
9725258	25 x 8 mm	5	400 mm	10 St.
9724258	25 x 8 mm	4	500 mm	10 St.

• 2 Federn • Vorderfeder hochsitzend • 3 Nagellöcher

Messer-Kasten-Rinnenhalter „Bayerisch“ – kurzer Zuschnitt

Technische Daten

Kupfer	Edelstahl	Maße	x-teilig	Nenn-größe	im Bund
9738255	8818304	25 x 5 mm	8	250 mm	10 St.
9738256		25 x 6 mm	8	250 mm	10 St.
9737256	8817304	25 x 6 mm	7	285 mm	10 St.
9736256	8816304	25 x 6 mm	6	333 mm	10 St.
9735256	8815305	25 x 6 mm	5	400 mm	10 St.

• 2 Federn • Vorderfeder hochsitzend • 3 Nagellöcher

Messer-Rinnenhalter mit Verstärkungssicke – langer Zuschnitt

Technische Daten

Art.-Nr.	Stahl verzinkt	Kupfer	Maße	Zuschnitt	x-teilig	Nenn-größe	im Bund
	6028242	9618254	25 x 4 mm	450 mm	8	250 mm	10 St.
	6028243		25 x 4 mm	530 mm	8	250 mm	10 St.
	6027346	9617305	30 x 4 mm	500 mm	7	285 mm	10 St.
	6027345		30 x 5 mm	620 mm	7	285 mm	10 St.
	6027405		40 x 5 mm	620 mm	7	285 mm	10 St.
	6026353	9616305	30 x 5 mm	550 mm	6	333 mm	10 St.
	6026354		30 x 5 mm	620 mm	6	333 mm	10 St.
	6026405		40 x 5 mm	620 mm	6	333 mm	10 St.
	6025354	9615305	30 x 5 mm	620 mm	5	400 mm	10 St.
	6024405		40 x 5 mm	720 mm	4	500 mm	10 St.
Art.-Nr.	Edelstahl
	8795305		30 x 5 mm	620 mm	5	400 mm	10 St.

• 2 Federn • Vorderfeder tiefsitzend • 3 Nagellöcher

Messer-Rinnenhalter „Bayerisch“ – extra langer Zuschnitt (620 mm)

Technische Daten

Art.-Nr.	Stahl verzinkt	Maße	x-teilig	Nenngröße	im Bund
	6217256	25 x 6 mm	7	285 mm	10 St.
	6216256	25 x 6 mm	6	333 mm	10 St.

• 2 Federn • Vorderfeder hochsitzend • 3 Nagellöcher • lange Hinterfeder

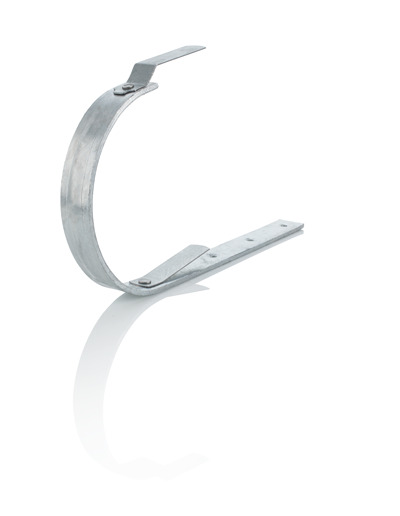

Messer-Rinnenhalter mit Verstärkungssicke

Technische Daten

Stahl verzinkt	Kupfer	Edelstahl	Maße	x-teilig	Nenn-größe	im Bund
6001254	9601254		25 x 4 mm	10	200 mm	10 St.
6008254	9608254		25 x 4 mm	8	250 mm	10 St.
6008304	9608304	8808304	30 x 4 mm	8	250 mm	10 St.
6007304	9607304	8807304	30 x 4 mm	7	285 mm	10 St.
6007305	9607305		30 x 5 mm	7	285 mm	10 St.
6007405	9607405		40 x 5 mm	7	285 mm	10 St.
6006305	9606305	8806304	30 x 5 mm	6	333 mm	10 St.
6006405	9606405		40 x 5 mm	6	333 mm	10 St.
6005305	9605305	8805305	30 x 5 mm	5	400 mm	10 St.
6005405	9605405		40 x 5 mm	5	400 mm	10 St.
6004405	9604405	8804405	40 x 5 mm	4	500 mm	10 St.

• 2 Federn • Vorderfeder tiefsitzend • 3 Nagellöcher

Messer-Kasten-Rinnenhalter „Bayerisch“ – langer Zuschnitt

Technische Daten

Stahl verzinkt	Maße	x-teilig	Nenn-größe	im Bund
6421255	25 x 5 mm	10	200 mm	10 St.
6428255	25 x 6 mm	8	250 mm	10 St.
6428256	25 x 6 mm	8	250 mm	10 St.
6427256	25 x 6 mm	7	285 mm	10 St.
6426256	25 x 8 mm	6	333 mm	10 St.
6426258		6	333 mm	10 St.
6425256		5	400 mm	10 St.
6425258		5	400 mm	10 St.

• 2 Federn • Vorderfeder hochsitzend • 3 Nagellöcher

Messer-Rinnenhalter mit Verstärkungssicke

Technische Daten

Art.-Nr.	Stahl verzinkt	Maße	x-teilig	Nenn-größe	im Bund
	6017305	30 x 5 mm	7	285 mm	10 St.
	6016305	30 x 5 mm	6	333 mm	10 St.

• 2 Edelstahlfedern • Vorderfeder tiefsitzend • 3 Nagellöcher

Messer-Rinnenhalter „Münchner“ – langer Zuschnitt

Technische Daten

Stahl verzinkt	Maße	x-teilig	Nenngröße	im Bund
6308256	25 x 6 mm	8	250 mm	10 St.
6307256	25 x 6 mm	7	285 mm	10 St.
6307257	25 x 7 mm	7	285 mm	10 St.
6307258	25 x 8 mm	7	285 mm	10 St.
6306256	25 x 6 mm	6	333 mm	10 St.
6306257	25 x 7 mm	6	333 mm	10 St.
6306258	25 x 8 mm	6	333 mm	10 St.
6306358	30 x 8 mm	6	333 mm	10 St.
6305258	25 x 8 mm	5	400 mm	10 St.
6305308	30 x 8 mm	5	400 mm	10 St.
6304258	25 x 8 mm	4	500 mm	10 St.

• 2 Federn • Vorderfeder hochsitzend • 3 Nagellöcher

Messer-Rinnenhalter „Bayerisch“

Technische Daten

Stahl verzinkt	Maße	x-teilig	Nenngröße	im Bund
6108255	25 x 5 mm	8	250 mm	10 St.
6108256	25 x 6 mm	8	250 mm	10 St.
6107256	25 x 6 mm	7	285 mm	10 St.
6107258	25 x 8 mm	7	285 mm	10 St.
6106256	25 x 6 mm	6	333 mm	10 St.
6106258	25 x 8 mm	6	333 mm	10 St.
6105256	25 x 6 mm	5	400 mm	10 St.
6105258	25 x 8 mm	5	400 mm	10 St.
6104258	25 x 8 mm	4	500 mm	10 St.

• 2 Federn • Vorderfeder hochsitzend • 3 Nagellöcher

Messer-Rinnenhalter „Bayerisch“ – langer Zuschnitt

Technische Daten

Kupfe	Edelstahl	Zink	Maße	x-teilig	Nenn-größe	im Bund
9711255			25 x 5 mm	10	200 mm	10 St.
9718255			25 x 5 mm	8	250 mm	10 St.
9718256	8498256	8208256	25 x 6 mm	8	250 mm	10 St.
9717256	8497256	8207256	25 x 6 mm	7	285 mm	10 St.
9717258			25 x 7 mm	7	285 mm	10 St.
9716256	8496256	8206256	25 x 6 mm	6	333 mm	10 St.
9716257			25 x 7 mm	6	333 mm	10 St.
9716258	8496258	8206258	25 x 8 mm	6	333 mm	10 St.
9715256	8495256	8205256	25 x 6 mm	5	400 mm	10 St.
9715258	8495258	8205258	25 x 8 mm	5	500 mm	10 St.

UGINOX	NOVA	Blaugrau	Maße	x-teilig	Nenn-größe	im Bund
8468256	8318256	8368256	25 x 6 mm	8		10 St.
8467256	8317256	8367256	25 x 6 mm	7	285 mm	10 St.
8466256	8316256	8366256	25 x 6 mm	6	333 mm	10 St.
8466256			25 x 8 mm	6		10 St.
8465256	8315256	8365256	25 x 6 mm	5	400 mm	10 St.
8465258	8315258		25 x 8 mm	5		10 St.

• 2 Federn • Vorderfeder hochsitzend • 3 Nagellöcher

Messer-Rinnenhalter „Bayerisch“ – langer Zuschnitt

Technische Daten

Stahl verzinkt	Maße	x-teilig	Nenngröße	im Bund
6201255	25 x 5 mm	10	200 mm	10 St.
6208255	25 x 5 mm	8	250 mm	10 St.
6208256	25 x 6 mm	8	250 mm	10 St.
6207256	25 x 6 mm	7	285 mm	10 St.
6207257	25 x 7 mm	7	285 mm	10 St.
6207258	25 x 8 mm	7	285 mm	10 St.
6206256	25 x 6 mm	6	333 mm	10 St.
6206257	25 x 7 mm	6	333 mm	10 St.
6206258	25 x 8 mm	6	333 mm	10 St.
6206308	30 x 8 mm	6	333 mm	10 St.
6205256	25 x 6 mm	5	400 mm	10 St.
6205258	25 x 8 mm	5	400 mm	10 St.
6204258	25 x 8 mm	4	500 mm	10 St.
6204308	30 x 8 mm	4	500 mm	10 St.

• 2 Federn • Vorderfeder hochsitzend • 3 Nagellöcher

Messer-Rinnenhalter „Bayerisch“ – extra langer Zuschnitt (620 mm)

Technische Daten

Art.-Nr.	Kupfer	Maße	x-teilig	Nenngröße	im Bund
	9777256	25 x 6 mm	7	285 mm	10 St.
	9776256	25 x 6 mm	6	333 mm	10 St.

• 2 Federn • Vorderfeder hochsitzend • 3 Nagellöcher

Messer-Kasten-Rinnenhalter

Technische Daten

Stahl verzinkt	Kupfer	Edelstahl	Maße	x-teilig	Nenn-größe	im Bund
6401254	9641254		25 x 4 mm	10	200 mm	10 St.
6408254	9648254	8818304	25 x 4 mm	8	250 mm	10 St.
6407304	9647305	8817304	30 x 4 mm	7	285 mm	10 St.
6407305			30 x 5 mm	7		10 St.
6406305	9646305	8816304	30 x 5 mm	6	333 mm	10 St.
6406405	9646405		40 x 5 mm	6		10 St.
6405305	9645305	8815305	30 x 5 mm	5	400 mm	10 St.
6405405			40 x 5 mm	5		10 St.
6404405	9644405		40 x 5 mm	4	500 mm	10 St.

• 2 Federn • Vorderfeder tiefsitzend • 3 Nagellöcher

Rinnenhalter NF kurzer Schenkel

Technische Daten

Stahl verzinkt	Kupfer	Rinne	Abmessung	im Karton
092241	192241	10-teilig	25 x 4	50 St.
092248	192248	8-teilig	25 x 4	50 St.
092357	192357	7-teilig	30 x 5	50 St.
092356	192356	6-teilig	30 x 5	50 St.

für Stirnbrettbefestigung

Halter für Dachrinnenwulst mit 18 mm Ø

Technische Daten

Stahl verzinkt	Kupfer	Art	im Karton
072000	172000	① gedreht, für Rinnenzuschnitt 250 – 400 mm	50 St.
072002		① gedreht, für Rinnenzuschnitt 400 – 500 mm	50 St.
072001		② gerade, mit Verstärkungssicke	50 St.

Der Dachrinnenwulsthalter (Brieden) wird
zusätzlich als Verstärkung der Dachrinne bei
höheren Schneelasten eingebaut.

Kastenrinnenhalter NF kurzer Schenkel

Technische Daten

Art.-Nr.	Stahl verzinkt	Kupfer	Rinne	Abmessung	im Karton
	093241	198241	10-teilig	25 x 4	50 St.
	093248	198248	8-teilig	25 x 4	50 St.

für Stirnbrettbefestigung

Rohrschellen

Messer-Regenrohrschelle mit Stiftlänge 140 mm

Technische Daten

Stahl verzinkt	Kupfer	Zink	Maße	x-teilig	im Karton
4905000	9005000		50 mm	12	25 St.
4906000	9006000	8006000	60 mm	10	25 St.
4907600	9007600		76 mm	8	25 St.
4908000	9008000	8008000	80 mm		25 St.
4908700	9008700		87 mm	7	25 St.
4901000	9001000	8001000	100 mm	6	25 St.
4901200	9001200	8001200	120 mm	5	25 St.
4901500	9001500		150 mm	4	25 St.

Vierkantwinkelstift aus Vollkupfer auf Anfrage
• 3-teiliges Scharnier • gesicherte Edelstahl- bzw. Kupferringschraube • verstärktes Gewinde

Messer-Rohrschelle für SML-Standrohre mit Stiftlänge 140 mm

Technische Daten

Stahl verzinkt	Kupfer	Nennweite	Lichte Weite	im Karton
5805000		50 mm	58 mm	25 St.
5807000		70 mm	78 mm	25 St.
5801000	9151000	100 mm	110 mm	25 St.
5851250	9261250	125 mm	135 mm	25 St.
5851500		150 mm	160 mm	25 St.

• 2 Kreuzschlitz- bzw. Ringschrauben • verstärktes Gewinde

Messer-Regenrohrschelle mit Stiftlänge 200 mm

Technische Daten

Stahl verzinkt	Kupfer	Zink	Maße	x-teilig	im Karton
4916000	9016000		60 mm	10	25 St.
4917600	9017600		76 mm	8	25 St.
4918000	9018000	8018000	80 mm		25 St.
4918700	9018700		87 mm	7	25 St.
4911000	9011000	8011000	100 mm	6	25 St.
4911200	9011200	8011200	120 mm	5	25 St.
4911500			150 mm	4	25 St.

• 3-teiliges Scharnier • gesicherte Edelstahl- bzw. Kupferringschraube • verstärktes Gewinde

Messer-Rohrschelle für SML-Standrohre mit Stiftlänge 200 mm

Technische Daten

Stahl verzinkt	Kupfer	Nennweite	Lichte Weite	im Karton
5811000	9161000	100 mm	110 mm	25 St.
5861250	9271250	125 mm	135 mm	25 St.
5861500		150 mm	160 mm	25 St.

• 2 Kreuzschlitz- bzw. Ringschrauben • verstärktes Gewinde

Messer-Regenrohrschelle mit Stiftlänge 250 mm

Technische Daten

Stahl verzinkt	Kupfer	Zink	Maße	x-teilig	im Karton
5007600	9187600	auf Anfrage	76 mm	8	25 St.
5008000	9188000	auf Anfrage	80 mm		25 St.
5008700	9188700	auf Anfrage	87 mm	7	25 St.
5001000	9181000	auf Anfrage	100 mm	6	25 St.
5001200	9181200	auf Anfrage	120 mm	5	25 St.

• 3-teiliges Scharnier • gesicherte Edelstahl- bzw. Kupferringschraube • verstärktes Gewinde

Messer-Rohrschelle für SML-Standrohre M10

Technische Daten

Stahl verzinkt	Kupfer	Nennweite	Lichte Weite	im Karton
5821000	9501000	100 mm	110 mm	25 St.
5821230		120 mm	125 mm	25 St.
5871250	9511250	125 mm	135 mm	25 St.
5871500		150 mm	160 mm	25 St.

• 2 Kreuzschlitz- bzw. Ringschrauben	• Gewindemutter M 10
	• verstärktes Gewinde

Messer-Regenrohrschelle mit Stiftlänge 300 mm

Technische Daten

Art.-Nr.	Stahl verzinkt	Kupfer	Zink	Maße	x-teilig	im Karton
	5011000	9191000		100 mm	6	25 St.
	5011200	9191200		120 mm	5	25 St.

Andere Abmessungen auf Anfrage
• 3-teiliges Scharnier • gesicherte Edelstahl- bzw. Kupferringschraube • verstärktes Gewinde

Messer-Rohrschelle für LORO-Rohre mit Stiftlänge 140 mm

Technische Daten

Stahl verzinkt	Kupfer	Nennweite	Lichte Weite	im Karton
5857000	9267000	70 mm	73 mm	25 St.
5858000	9268000	80 mm	89 mm	25 St.
5851000	9261000	100 mm	102 mm	25 St.
5851250	9261250	125 mm	133 mm	25 St.
5851500		150 mm	159 mm	25 St.

• 2 Ringschrauben	• auch geeignet für Regenstand- oder Regenfallrohre
• verstärktes Gewinde

Messer-Regenrohrschelle M6 mit Stiftlänge 140 mm

Technische Daten

Stahl verzinkt	Kupfer	Maße	x-teilig	im Karton
4986000	9576000	60 mm	10	25 St.
4987600	9577600	76 mm	8	25 St.
4988000	9578000	80 mm		25 St.
4988700	9578700	87 mm	7	25 St.
4981000	9571000	100 mm	6	25 St.
4981200	9571200	120 mm	5	25 St.

Andere Abmessungen auf Anfrage
• 3-teiliges Scharnier • gesicherte Edelstahl- bzw. Kupferringschraube • verstärktes Gewinde

Messer-Rohrschelle für LORO-Rohre mit Stiftlänge 200 mm

Technische Daten

Art.-Nr.	Stahl verzinkt	Kupfer	Nennweite	Lichte Weite	im Karton
	5861000	9271000	100 mm	102 mm	25 St.
	5861250	9271250	125 mm	133 mm	25 St.

• 2 Ringschrauben	• auch geeignet für Regenstand- oder Regenfallrohre
	• verstärktes Gewinde

Messer-Regenrohrschelle M6 mit Stiftlänge 200 mm

Technische Daten

Stahl verzinkt	Kupfer	Maße	x-teilig	im Karton
4996000	9586000	60 mm	10	25 St.
4997600	9587600	76 mm	8	25 St.
4998000	9588000	80 mm		25 St.
4998700	9588700	87 mm	7	25 St.
4991000	9581000	100 mm	6	25 St.
4991200	9581200	120 mm	5	25 St.

• 3-teiliges Scharnier • gesicherte Edelstahl- bzw. Kupferringschraube • Gewindemutter M6 für Ringschraube

Messer-Rohrschelle für LORO-Rohre M10

Technische Daten

Stahl verzinkt	Kupfer	Nennweite	Lichte Weite	im Karton
5877000	9517000	70 mm	73 mm	25 St.
5878000	9518000	80 mm	89 mm	25 St.
5871000	9511000	100 mm	102 mm	25 St.
5871250	9511250	125 mm	133 mm	25 St.
5871500		150 mm	159 mm	25 St.

• 2 Ringschrauben	• auch geeignet für Regenstand- oder Regenfallrohre
• verstärktes Gewinde

Messer-PM-Regenrohrschellen-Set mit Stiftlänge 140 mm

Technische Daten

Stahl verzinkt	Kupfer	Maße	x-teilig	im Karton
4926000	9026000	60 mm	10	25 St.
4927600	9027600	76 mm	8	25 St.
4928000	9028000	80 mm		25 St.
4928700	9028700	87 mm	7	25 St.
4921000	9021000	100 mm	6	25 St.
4921200	9021200	120 mm	5	25 St.

Andere Stiftlänge und Abmessung auf Anfrage

• 3-teiliges Scharnier	• passender Kragendübel M 12
• gesicherte Edelstahl- bzw. Kupferringschraube	• verstärktes Gewinde
• mit Gewindestift zum Einschlagen und Justieren

Schraubrohrschellen mit Schallschutzeinlage

Technische Daten

mit Schallschutzeinlage	Muffe	Spann-bereich	im Karton
1051200	M8	12 – 14 mm	150 St.
1051500	M8	15 – 19 mm	150 St.
1052100	M8	21 – 23 mm	100 St.
1052600	M8	26 – 28 mm	100 St.
1053200	M8	32 – 35 mm	50 St.
1054000	M8	40 – 43 mm	50 St.
1054400	M8	44 – 49 mm	50 St.
1055000	M8/M10	50 – 55 mm	50 St.
1055700	M8/M10	57 – 61 mm	50 St.
1056300	M8/M10	63 – 67 mm	50 St.
1057000	M8/M10	70 – 73 mm	50 St.
1057400	M8/M10	74 – 80 mm	50 St.
1058300	M8/M10	83 – 90 mm	25 St.
1051010	M8/M10	101 – 106 mm	25 St.
1051080	M8/M10	108 – 114 mm	25 St.
1051250	M8/M10	125 mm	25 St.
1051310	M8/M10	131 – 135 mm	25 St.
1051360	M8/M10	136 – 139 mm	25 St.
1051400	M10	140 – 144 mm	25 St.
1051590	M10	159 – 163 mm	10 St.
1051930	M10	193 – 200 mm	10 St.

• 2 Kreuzschlitzschrauben	• Temperaturbeständig –50°C bis +110°C
• Qualität EPDM für DIN 4109, Brandklasse B2

Messer-Regenrohrschelle M10

Technische Daten

Stahl verzinkt	Kupfer	Zink	Maße	x-teilig	im Karton
5075000	9085000		50 mm	12	25 St.
5076000	9086000	8056000	60 mm	10	25 St.
5077600	9087600		76 mm	8	25 St.
5078000	9088000	8058000	80 mm		25 St.
5078700	9088700		87 mm	7	25 St.
5071000	9081000	8051000	100 mm	6	25 St.
5071200	9081200	8051200	120 mm	5	25 St.
5071500	9081500		150 mm	4	25 St.

• 3-teiliges Scharnier	• Gewindemutter M 10
• gesicherte Edelstahl- bzw. Kupferringschraube	• verstärktes Gewinde

Messer-Regenrohrschelle Kombi-Gewinde M8/M10

Technische Daten

Stahl verzinkt	Kupfer	Maße	x-teilig	im Karton
5366000	9366000	60 mm	10	25 St.
5367600	9367600	76 mm	8	25 St.
5368000	9368000	80 mm		25 St.
5368700	9368700	87 mm	7	25 St.
5361000	9361000	100 mm	6	25 St.
5361200	9361200	120 mm	5	25 St.

Edelstahl	NOVA	Blau-grau	Maße	x-teilig	im Karton
	8046000		60 mm	10	25 St.
8608000	8047600		76 mm	8	25 St.
	8048000	8088000	80 mm		25 St.
			87 mm	7	25 St.
8601000	8041000	8081000	100 mm	6	25 St.
8601200	8041200	8081200	120 mm	5	25 St.
8601500			150 mm	4	25 St.

Nova und blaugraue Schellen mit Stift auf Anfrage

• 3-teiliges Scharnier	• Gewindemutter M8/M10
• gesicherte Edelstahl- bzw. Kupferringschraube	• verstärktes Gewinde

Messer-Regenrohrschelle M10 + M6

Technische Daten

Stahl verzinkt	Kupfer	Maße	x-teilig	im Karton
5086000	9076000	60 mm	10	25 St.
5087600	9077600	76 mm	8	25 St.
5088000	9078000	80 mm		25 St.
5088700	9078700	87 mm	7	25 St.
5081000	9071000	100 mm	6	25 St.
5081200	9071200	120 mm	5	25 St.

• 3-teiliges Scharnier	• Gewindemutter M 10
• gesicherte Edelstahl- bzw. Kupferringschraube	• Gewindemutter M6 für Ringschrauben

Messer-Kasten-Regenrohrschelle M10

Technische Daten

Stahl verzinkt	Kupfer	Edelstahl	Maße	x-teilig	im Karton
5126000	9556000		60 x 60 mm	8	25 St.
5128000	9558000	8658000	80 x 80 mm	6	25 St.
5121000	9551000	8651000	100 x 100 mm	5	25 St.
5121200	9551200	8651200	120 x 120 mm	4	25 St.
5121500		8651500	150 x 150 mm		25 St.

Kasten-Regenrohrschelle mit Stift auf Anfrage

• für 4-kantige Ablaufrohre	• Gewindemutter M 10
• 2 Edelstahlringschrauben	• verstärktes Gewinde

Fassaden-Adapter M10

Technische Daten

Art.-Nr.	Stahl verzinkt	im Karton
	014055	25 St.

Innenteil / Überwurfteil

Die elegante Lösung für Rohrschellenmontagen
mit anspruchsvoller Optik: 1. Innenteil montieren
2. Überwurfteil aufschrauben
3. Rohrschelle aufschrauben-fertig!

Grundplatte für Wandbefestigung M10

Technische Daten

Art.-Nr.	Stahl verzinkt	Kupfer	Mufe	Abmessung	im Karton
	014000	114000	M10	40 x 80 mm	50 St.

Die Problemlösung für saubere handwerk-
liche Rohrschellenmontage.

Schraubrohrschelle

Technische Daten

Stahl verzinkt	Nennweite/lichte Weite	im Karton
006404	50 – 56	25 St.
006409	63 – 67	25 St.
006403	70 – 75	25 St.
006405	74 – 83	25 St.
006406	83 – 91	25 St.
006400	98 – 104	25 St.
006401	108 – 114	25 St.
006408	125	25 St.
006407	131 – 135	25 St.

mit Schallschutzeinlage und Gewindemufe M10

Gewindestange M10

Technische Daten

Stahl verzinkt	Länge	im Karton
013210	1000 mm	lose
013208	60 mm z. B. für Grundplatte	50 St.
013204	40 mm z. B. für Grundplatte	50 St.

Stockschraube M10

Technische Daten

Stahl verzinkt	gelb chrom.	Länge	im Karton
013222	113222	100 mm	100 St.
013221	113221	140 mm	100 St.
013220	113220	200 mm	50 St.
013250	113250	250 mm	50 St.
013300	113300	300 mm	50 St.

die Problemlösung für saubere handwerk-
liche Rohrschellenmontage

F1 Schnellmontage-Dübel 12 x 90 mm

Technische Daten

Art.-Nr.	Verwendung	im Beutel
014020	für Rohrschellen mit Vierkantstift	25 St.

Ringschraube M6 x 20 mm

Technische Daten

Art.-Nr.	Edelstahl	Kupfer	Verwendung	im Karton
	003000	103000	für Rohrschellen	100 St.

Kunststoff-Rosette M10 für Stockschraube

Technische Daten

Art.-Nr.		im Beutel
014051	mit Dichteinsatz und Schraubansatz	100 St.

Isolier-Verankerungs-Set

Technische Daten

Art.-Nr.	Stahl verzinkt	Kupfe	Dämmstofstärke	Anschlussgewinde	im Karton
	014050		100 mm	M10, feuerverzinkt	10er-Set
		114050	100 mm	M10, gelbverzinkt	10er-Set

Lieferumfang
5 St.	Isolier-Verankerung mit Anschlussgewinde M10
5 St.	Dichtungsrosette zum Aufschrauben
5 St.	Schutztülle
1 St.	Torx-Bit TX 25

für Regenrohrschellen M10 an Wärmedämmverbundsystemen (WDVS)

Kunststoff-Rosette für Vierkantstift

Technische Daten

Art.-Nr.	im Beutel
014021	100 St.

Zubehör Dachentwässerung

Steckrinnenboden für Halbrundrinne

Technische Daten

Zink	Kupfer	Rinne	Zuschnitt	im Karton
519200-R	619200-R	10-teilig	200 mm	50/50 St.
519200-L	619200-L	10-teilig	200 mm	50/50 St.
519250-R	619250-R	8-teilig	250 mm	50/50 St.
519250-L	619250-L	8-teilig	250 mm	50/50 St.
519285-R	619285-R	7- teilig	285 mm	50/50 St.
519285-L	619285-L	7-teilig	285 mm	50/50 St.
519333-R	619333-R	6-teilig	333 mm	50/50 St.
519333-L	619333-L	6-teilig	333 mm	50/50 St.
519400-R	619400-R	6-teilig	400 mm	50/50 St.
519400-L	619400-L	6-teilig	400 mm	50/50 St.

rechts/links

Kastenrinnenboden

Technische Daten

Zink	Kupfer	Rinne	Zuschnitt
509500-R	609500-R	10-teilig	200 mm
509500-L	609500-L	10-teilig	200 mm
509501-R	609501-R	8-teilig	250 mm
509501-L	609501-L	8-teilig	250 mm
509502-R	609502-R	6-teilig	333 mm
509502-L	609502-L	6-teilig	333 mm
509503-R	609503-R	5-teilig	400 mm
509503-L	609503-L	5-teilig	400 mm

rechts/links

Rinnenboden für Aufdachrinne

Technische Daten

Zink	Kupfer	Rinne	Zuschnitt
509401-R	609401-R	5-teilig	400 mm
509401-L	609401-L	5-teilig	400 mm
509402-R	609402-R	4-teilig	500 mm
509402-L	609402-L	4-teilig	500 mm

rechts/links

Dehnungsausgleicher mit Blende

Technische Daten

Zink	Rinne	Zuschnitt
520250	8-teilig	250 mm
520285	7-teilig	285 mm
520333	6-teilig	333 mm
520400	5-teilig	400 mm

Rinnenwinkel, halbrunde Rinne gelötet 90°

Technische Daten

Zink	Kupfer	Halbrundrinne	Zuschnitt	im Karton
507200	607200	10-teilig Außenwulst	200 mm	10 St.
508200	608200	10-teilig Innenwulst	200 mm	10 St.
507250	607250	8-teilig Außenwulst	250 mm	10 St.
508250	608250	8-teilig Innenwulst	250 mm	10 St.
507285	607285	7-teilig Außenwulst	285 mm	10 St.
508285	608285	7-teilig Innenwulst	285 mm	10 St.
507333	607333	6-teilig Außenwulst	333 mm	10 St.
508333	608333	6-teilig Innenwulst	333 mm	10 St.
507400	607400	5-teilig Außenwulst	400 mm	10 St.
508400	608400	5-teilig Innenwulst	400 mm	10 St.

Schenkellänge 300 mm

Wasserfangkasten

Technische Daten

Zink	Kupfer	Rohr	Abmessung
515076	615076	76	200 x 200 x 420 mm
515087	615087	87	200 x 200 x 420 mm
515100	615100	100	220 x 220 x 480 mm
515120	615120	120	220 x 220 x 480 mm

Rinnenwinkel für Kastenrinne gelötet 90°

Technische Daten

Zink	Kupfer	Kastenrinne	Zuschnitt	im Bund
506200	606200	10-teilig Außenwulst	200	10 St.
506201	606201	10-teilig Innenwulst	200	10 St.
506250	606250	8-teilig Außenwulst	250	10 St.
506251	606251	8 teilig Innenwulst	250	10 St.
506333	606333	6-teilig Außenwulst	333	10 St.
506334	606334	6-teilig Innenwulst	333	10 St.
506400	606400	5-teilig Außenwulst	400	10 St.
506401	606401	5-teilig Innenwulst	400	10 St.

Schenkellänge 300 mm

Wasserfangkasten

Technische Daten

Zink	Kupfer	Rohr	Abmessung
514076	614076	76	230 x 180 x 400
514087	614087	87	230 x 180 x 400
514100	614100	100	230 x 180 x 400

kleine Ausführung

Rinneneinhangstutzen

Technische Daten

Zink	Kupfer	Größe
505200	605200	200/60
505260	605260	250/60
505250	605250	250/76
505286	605286	285/76
505285	605285	285/87
505281	605281	285/100
505334	605334	333/76
505335	605335	333/87
505333	605333	333/100
505401	605401	400/100
505400	605400	400/120

oval – gerade

Lötstutzen rund für Kastenrinne

Technische Daten

Zink	Kupfer	Rohr Ø
510051	610051	50
510061	610061	60
510077	610077	76
510088	610088	87
510101	610101	100
510121	610121	120

auf Rundrohr glatt

Rohrbogen

Technische Daten

Zink	Kupfer	Rohr Ø	Grad
501050		50	60°
501060		60	72°
501160	601060	60	85°
501166		60	60°
501076		76	72°
501176	601076	76	85°
501177		76	60°
501080		80	72°
501180	601080	80	85°
501087		87	60°
501187	601087	87	72°
501188		87	85°
501100		100	60°
501110	601100	100	72°
501111	601111	100	85°
501120		120	60°
501220	601120	120	72°
501221		120	85°

Kastenrinneneinhangstutzen

Technische Daten

Zink	Kupf	Größe
505201	605201	200/60
505252		250/60
505251	605251	250/76
505331	605331	333/100

Lötstutzen für Halbrundrinne

Technische Daten

Zink	Kupfer	Rohr Ø
510050	610050	50
510060	610060	60
510076	610076	76
510087	610087	87
510100	610100	100
510120	610120	120

Rohrwinkel 87º

Technische Daten

Zink	Kupfer	Rohr
533060	633060	60
533076	633076	76
533080		80
533087	633087	87
533100	633100	100
533120	633120	120

Rohrabzweig 72º mit Muffe

Technische Daten

Zink	Kupf	für Rohr/auf Rohr
503606	603606	60/60
503750	603750	76/50
503760	603760	76/60
503776	603776	76/76
503880	603880	80/80
503866	603866	87/60
503876	603876	87/76
503887	603887	87/87
503050	603050	100/50
503060	603060	100/60
503076	603076	100/76
503080		100/80
503087	603087	100/87
503100	603100	100/100
503120		120/100
503121		120/120

Sockelknie (Etagenbogen)

Technische Daten

Zink	Kupfer	Rohr
504076	604076	76
504080		80
504087	604087	87
504100	604100	100
504120	604120	120
504480		Kastenrohr 80 x 80
504410		Kastenrohr 100 x 100

Reduzierstück

Technische Daten

Zink	Kupfer	für Rohr/auf Rohr
523060	623060	76/60
523076	623076	87/76
523176	623176	100/76
523187	623187	100/87
523120	623120	120/100

Rohrmuffe

Technische Daten

Zink	Kupfer	Rohr
537060	637060	60
537076	637076	76
537080		80
537087	637087	87
537100	637100	100
537120	637120	120

Standrohrkappe

Technische Daten

Zink	Kupfer	Größe
511176	611176	76/150 mm
511185	611187	87/150 mm
511110	611110	100/150 mm
511125	611125	120/150 mm

für Standrohr mit Mufe

Regenwasserverteiler

Technische Daten

Art.-Nr.	Stahl verzinkt	Kupfer	Rohr	Art
	512010	612010	100 mm	Abzweig wahlweise links/rechts einfacher Umbau
	512008	612008	80 mm	Abzweig wahlweise links/rechts einfacher Umbau

Standrohrkappe

Technische Daten

Zink	Kupfer	Größe
511060	611060	60/116 mm
511076	611076	76/116 mm
511080	611080	80/116 mm
511087	611087	87/116 mm
511100	611100	100/116 mm
511120	611120	120/140 mm
511101		– /140 mm geschlossen

für Standrohr ohne Mufe

Wassersammler mit Schiebemuffe

Technische Daten

Zink	Kupfer	Rohr
507076	607076	76
507080	607080	80
507087	607087	87
507100	607100	100

für schnelle Montage, Schlauchanschluss 1″

einfache und schnelle Montage

Schiebemuffe mit Standrohrkappe

Technische Daten

Zink	Kupfer	Rohr	Vorteile
511177	611177	76	leichtes An- und Abmontieren der Regenfallrohre Ausgleichsmöglichkeit für Rohrlängen formschöner Übergang zum Standrohr einfache Reinigung bei Verstopfung
511187	611188	87
511111	611111	100
511112	611112	120

Regenrohrklappe mit Sieb

Technische Daten

Zink	Kupfer	Rohr
506060	606060	60
506076	606076	76
506080	606080	80
506087	606087	87
506100	606100	100
506120	606120	120
504400	604400	Kastenrohr 80 x 80 ohne Sieb
504401	604401	Kastenrohr 100 x 100 ohne Sieb

aus nahtlosem Rohr mit Mufe

Übergangsstück Kastenrohr

Technische Daten

Art.-Nr.	Zink	Kupfer	Abmessung
	511480	608100	80 x 80/116
	511410	611410	100 x 100/116

auf Standrohr/Rundrohr

Rinnensieb

Technische Daten

Stahl verzinkt	Kupfer	Edelstahl	Größe
025070	125070		50 – 70 mm
025080	125080	325080	80 mm
025100	125100	325100	100 mm
025120	125120	325120	120 mm
025150	125150		150 mm

Laubfänger mit herausnehmbarem Laubkorb

Technische Daten

Art.-Nr.	Zink	Kupfer	Rohr
	508100	608100	100

Säuberungsbehälter

Technische Daten

Art.-Nr.	Stahl verzinkt	Kupfer	Rohr
	508100	612210	100 mm

Vorteile unserer Dachsysteme zur Dachentwässerung

Bei allen unseren Dachsystemen für die Dachentwässerung können Sie sicher sein, dass es sich um durch und durch hochwertige Materialien handelt. Unser unnachgiebig hoher Anspruch an Qualität und präzise Fertigung resultiert darin, dass alle Komponenten den Kontakt mit Wasser langlebig überdauern und höchste Dachsicherheit liefern. Diese Zuverlässigkeit garantieren wir Ihnen gerne!
Hier sehen Sie die großen Vorteile, die Ihnen unsere strapazierfähigen Dachsysteme zur Dachentwässerung bieten:

Unsere Rinnenhalter sind, wie auch alle anderen Dachentwässerungsprodukte, in unterschiedlichen Ausführungen erhältlich!

Unsere Rinnenhalter für individuelle Dachentwässerung

Unsere Rinnenhalter erfüllen die Auflagen nach der DIN EN 1462 Norm und ermöglichen eine fachregelkonforme Montage für jeden Bedarf der Dachentwässerung. Wählen Sie sich Ihre bedarfsgerechten Teile zur Entwässerung aus unserem umfangreichen Warenangebot aus:

Gewünschte Beschichtungen in RAL-Farben zur optischen Anpassung sind auf Anfrage möglich.
Bei aufkommenden Fragen sind unsere Kundendienstmitarbeiter selbstverständlich fachkundig für Sie da. Auch bei der fachgerechten Planung Ihrer individuellen Dachentwässerungsanlage unterstützen wir Sie gerne umfassend.

Nehmen Sie unseren kompetenten Service und unsere Spitzenprodukte zur zuverlässigen Dachentwässerung vertrauensvoll in Anspruch!

Messer

Dachbegehung

Sicherheitsdachhaken

Schneefangsysteme

Dachentwässerung

Dachbegehung

Sicherheitsdachhaken

Schneefangsysteme

Dachentwässerung

Rinnenhalter

Zuverlässigkeit bei der Dachentwässerung

Rinnenhalter

Rohrschellen

Zubehör Dachentwässerung

Vorteile unserer Dachsysteme zur Dachentwässerung

Unsere Rinnenhalter für individuelle Dachentwässerung
